Nagy hatékonyságú szekrényes légkondicionáló ipari hűtőrendszerekhez

HISURP szekrényklíma elektromos házakhoz, CNC szekrényekhez, PLC panelekhez és ipari vezérlőrendszerekhez

Amikor a vásárlók megbízható panelhűtőt keresnek, általában ugyanazokat a gyakorlati kérdéseket teszik fel: Hogyan tarthatom hűvösen az elektromos szekrényeket anélkül, hogy por kerülne be? Felülre szerelhetőt vagy falra szerelhetőt válasszak? Hogyan válasszuk ki a megfelelő hűtési teljesítményt?

HISURPegyértelmű válaszokat ad a kifejezetten elektromos szekrényhűtésre tervezett termékcsaláddal, nem pedig az általános helyiségklímával.

A Ningbo Hicon Industry által gyártott HISURP mögött egy olyan vállalat áll, amely 1972-ig nyúlik vissza ipari hűtési tapasztalattal, és 2003 óta az ipari klímaberendezésekre és kereskedelmi klímaberendezésekre összpontosít. 150 000 m²-es gyári üzemmel, 400+ alkalmazottal, 123 szabadalommal, A CNAS nemzetközi szintű tesztelő helyiségeivel, partnereivel és laboratóriumaival. Schneider, Toyota, COFCO, Novenco és Toray.

A szekrényes klímaberendezést általában panelhűtőnek, szekrényes klímaberendezésnek vagy elektromos szekrényhűtő egységnek is nevezik. Célja egyszerű, de kritikus: eltávolítja a hőt a zárt elektromos szekrényekből, miközben távol tartja a külső port, olajködöt, párás levegőt és a korrozív szennyeződéseket az érzékeny elektronikától. A PLC-k, szervohajtások, inverterek, kapcsolóvezérlők, CNC-vezérlők, távközlési berendezések és precíziós műszerek esetében ez a különbség nem csekély. Ez közvetlenül befolyásolja az üzemidőt, a megbízhatóságot és az élettartamot.

Miért van szükség az elektromos szekrényekhez külön szekrényes klímaberendezésre?

A hagyományos hűtési módszerek, mint például az elszívó ventilátor vagy a természetes szellőztetés, gyakran már nem elegendőek. A modern elektromos szekrények kompakt, nagy sűrűségű elektronikus alkatrészeket tartalmaznak, amelyek jelentős hőt termelnek. Ugyanakkor a gyári levegő tartalmazhat port, rostokat, olajgőzt vagy nedvességet. Ha egyszerűen csak külső levegővel szellőzteti ki a szekrényt, akkor csak átmenetileg csökkentheti a hőt, miközben éppen az elektronikát károsító szennyeződéseket juttatja be.

Ezért a HISURP a hűtésre + porvédelemre + párátlanításra összpontosít egyetlen kompakt megoldásban.

Hogyan működik a HISURP panelklíma?

A HISURP a fázisváltós hűtés elvét használja. A kompresszor magas hőmérsékletű, nagynyomású hűtőközeget bocsát ki a kondenzátorba, ahol az folyékony hűtőközeggé hűl. A fojtás után a hűtőközeg belép az elpárologtatóba, és elnyeli a hőt az elektromos szekrényben lévő forró levegőből. A hűtőközeg ezután visszapárolog gázzá, és visszatér a kompresszorba, folyamatosan ismételve a ciklust.

Alapvető előnyei

1. Pontos hőmérséklet-szabályozás a burkolat stabil működéséhez

A felhasználók beállíthatják a munkahőmérsékletet az elektromos szekrényben az aktuális alkalmazási igényeknek megfelelően. A normál hőmérséklet-beállítási tartomány +20°C és +38°C között van. Modelltől és projektigénytől függően mechanikus vezérlés vagy LED kijelzős mikroszámítógépes vezérlés alkalmazható.

2. Hűtés és párátlanítás egy egységben

Sok elektromos meghibásodást nemcsak a hő okoz, hanem a hő és a nedvesség kombinációja. A HISURP egységek párátlanító hűtést biztosítanak, segítik a megfelelőbb páratartalom és hőmérséklet fenntartását a szekrényben, és csökkentik a páralecsapódás és a korrózió kockázatát.

3. A tömített szerkezet megakadályozza a por bejutását

A megfelelően összeillesztett falra szerelhető szekrényes klímaberendezés vagy a felső szekrényes klímaberendezés zárt elektromos házzal működik, így a belső levegő szigetelve marad a műhelyportól, rostoktól, olajködtől és a levegőben szálló részecskéktől.

4. Gyors, egyenletes légáramlás

Az egység kiváló minőségű külső rotoros centrifugálventilátort használ, kompakt szerkezettel, nagy légáramlással, nagy statikus nyomással, alacsony vibrációval és alacsony zajszinttel. Ez segít a szekrény gyors hűtésében, és csökkenti a PLC-k, VFD-k, szervomeghajtók és tápmodulok körüli forró pontok kialakulását.

5. Hatékony forgókompresszor

A HISURP teljesen zárt rotációs kompresszort használ, magas energiahatékonysággal és alacsony energiafogyasztással. A beépített rezgéscsökkentő intézkedéseknek köszönhetően az egység simán és csendesen működik, ami értékes a precíziós szabályozási környezetekben.

6. Nagy hatásfokú hőcserélő

A hőcserélő belső menetes rézcsöveket alkalmaz alumínium bordákkal, javítva a hőátadási teljesítményt és a rendszer EER-jét, miközben támogatja a stabil, hosszú távú működést.

7. Szabványos elsődleges szűrő a kondenzátor oldalon

A kondenzátor oldalán található elsődleges szűrő megakadályozza a por, olaj és törmelék bejutását a hőcserélőbe vagy a ventilátorba, javítva a rendszer általános stabilitását és meghosszabbítva az élettartamot.

8. Állítható hideg levegő kimeneti irány

A hideglevegő-kimenet terelővel van felszerelve, így a kifúvás iránya állítható, így optimalizálható a légáramlás elosztása és egyenletesebbé válik a szekrény hőmérséklete.

9. Rugalmas telepítés és kényelmes karbantartás

A készülék kompakt, könnyű, könnyen felszerelhető és könnyen szervizelhető. Telepítés és tápcsatlakozás után a legtöbb szabványos alkalmazásban bonyolult üzembe helyezés nélkül működik.

Felülre vagy falra szerelhető: melyiket válassza?

Ez az egyik legfontosabb vásárlói kérdés, és közvetlenül befolyásolja a telepítés hatékonyságát és a légáramlási teljesítményt.

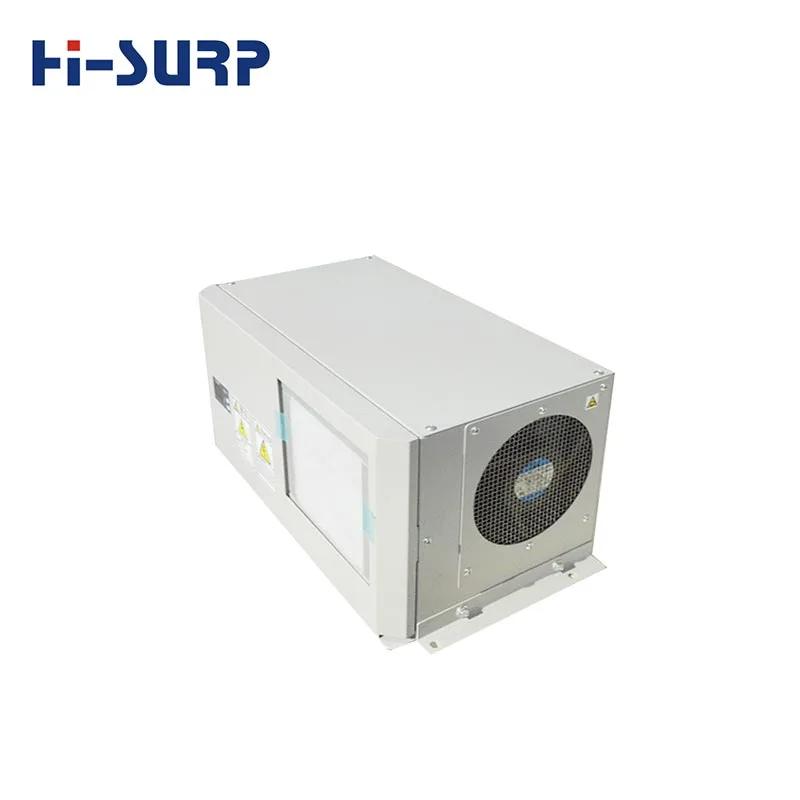

A falra szerelhető szekrényes klímaberendezés az elektromos szekrény oldalfalára van felszerelve. Ez a legszélesebb körben használt formátum, mert könnyen hozzáférhető karbantartás céljából, és számos általános célú kapcsolószekrényhez alkalmas.

Tipikus hűtőteljesítmény falra szerelhető modelleknél:

300 W, 600 W, 1000 W, 1500 W, 2000 W, 2500 W, 3500 W, 4000 W

A legjobb:

- CNC gépi vezérlőszekrények

- automatizálási vonali kapcsolószekrények

- távközlési berendezések szekrényei

- inverter és szervo vezérlőszekrények

- utólagos beépítési projektek oldalsó beépítési hellyel

Ajtóba szerelhető / félig beágyazott típus

Ez egy oldalra szerelt változat, amely részben a szekrénybe van beépítve a jobb megjelenés vagy a helyszabályozás érdekében.

Tipikus kapacitások:

600W, 1000W, 1500W, 2000W, 2500W

A legjobb:

- kompakt vonalak, ahol a külső vetületet csökkenteni kell

- OEM berendezések tisztább integrált szekrény kialakítással

Felülre szerelhető szekrényes klíma

A szekrény tetejére van felszerelve egy felülre szerelhető klímaberendezés, amely különösen akkor hasznos, ha az oldalsó hely korlátozott, vagy az oldalajtóknak szabadnak kell maradniuk.

Tipikus hűtési teljesítmények:

1000W, 1500W

A legjobb:

- keskeny beépítési folyosók

- korlátozott oldaltávolságú szerszámgépek

- felülről lefelé irányuló levegőellátást igénylő szekrények

Hogyan válasszuk ki a megfelelő klímaberendezést?

1. Hőterhelés a szekrényen belül

Számítsa ki a meghajtók, PLC-k, tápegységek, transzformátorok, relék és egyéb elektronikák által felszabaduló teljes hőmennyiséget. Az alulmérés rossz hűtéshez vezet; a túlméretezés növelheti a költségeket és növelheti a páralecsapódás kockázatát.

2. Szekrény méretei és tömítési állapota

A szekrényes légkondicionáló a legjobban egy viszonylag zárt házzal működik. A légszivárgás csökkenti a hűtés hatékonyságát, és nedves vagy poros levegőt engedhet be.

3. Környezeti hőmérséklet és szennyezettségi szint

Ha a hely forró, poros, olajos, párás vagy korrozív hatású, a zárt hűtési megoldás sokkal alkalmasabb, mint a ventilátoros szellőztetés.

4. Beépítési helyzet

A szekrény kialakítása és a karbantartási hozzáférés alapján már korán eldöntheti, hogy projektjének felülre vagy falra szerelhetőre van szüksége.

5. Vízelvezetés állapota és szabályozási követelménye

Ha nincs lefolyócső, fontolja meg a víztartállyal rendelkező modellt. Ha a projekt pontosabb megjelenítést és vezérlést igényel, kérjen mikroszámítógépes vezérlést és LED-es megjelenítési lehetőségeket.

Hogyan számítsuk ki a szekrény hűtőteljesítményét

1. Számítsa ki az A = 2 × (hossz × magasság + szélesség × magasság + hosszúság × szélesség) felületet a szekrény felületének meghatározásához.

2. Számítsa ki a hőmérséklet-különbséget ΔT = külső hőmérséklet mínusz a belső célhőmérséklet a belső-külső hőmérséklet-különbség meghatározásához.

3. Számítsa ki a hőátadást a doboz falán keresztül: Qs = 5,5 × A × ΔT, így megkapja a hőátadási sebességet.

4. Légkondicionáló hűtőteljesítmény Qo = 1,2 × (Qs + belső hőtermelés Qi), a szükséges hűtőteljesítmény meghatározása.

A szekrényklíma áttekintésének műszaki adatai

Miért a HISURP?

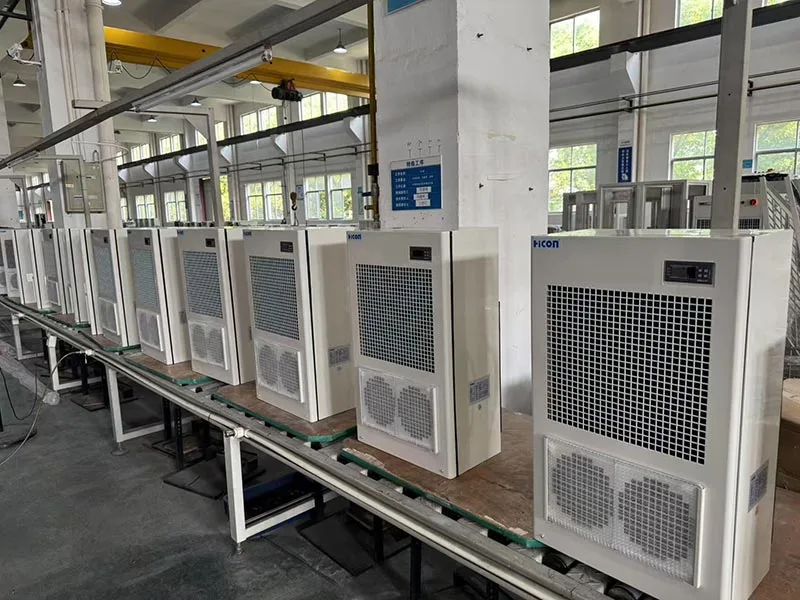

Gyártási erősségünk:

A HISURP egy speciális ipari klímagyártó, amely:

- Ipari hűtési tapasztalat 1972-ig nyúlik vissza

- 2003 óta az ipari klímaberendezésekre és a kereskedelmi klímaberendezésekre összpontosít

- 150.000 m²-es gyártóműhely

- 400+ alkalmazott

- 123 szabadalom

- CNAS nemzeti osztályú laboratóriumok és vizsgáló helyiségek

- Importált termelési létesítmények és kiforrott minőség-ellenőrzési rendszerek

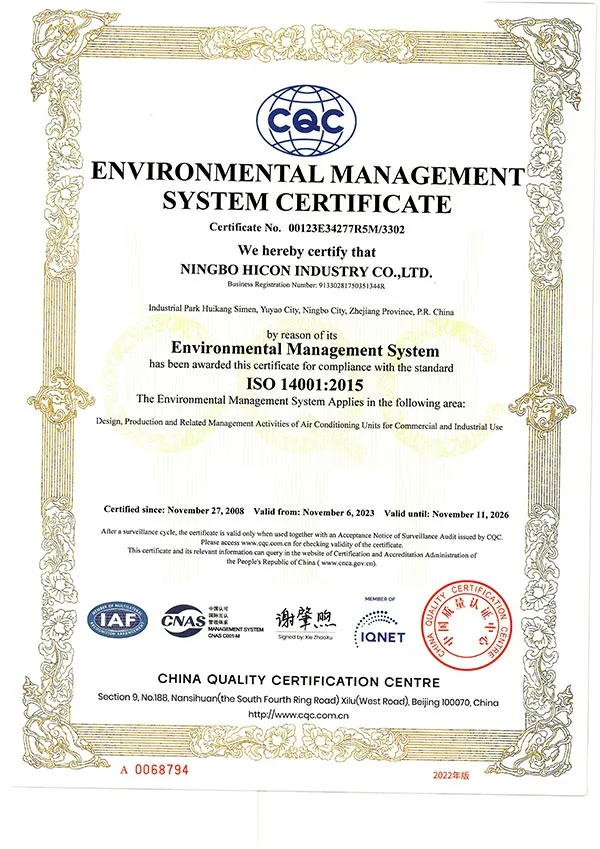

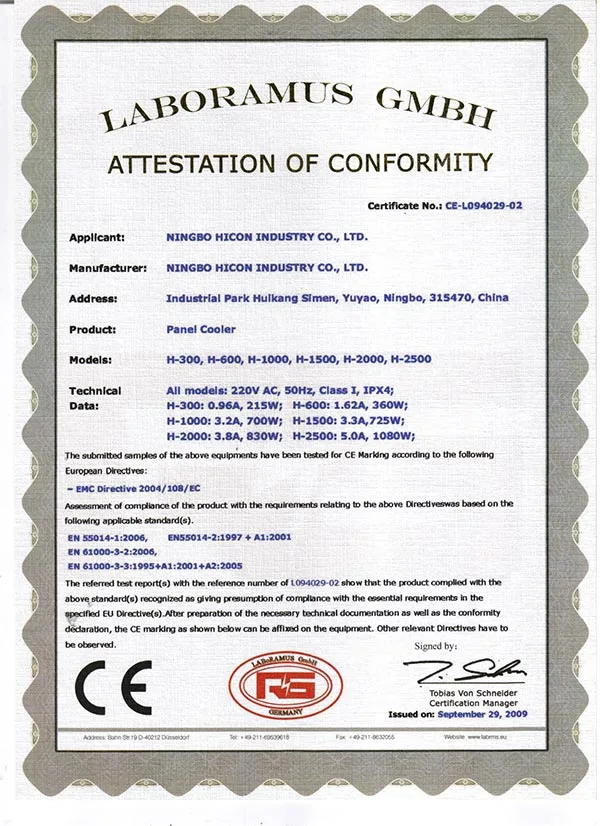

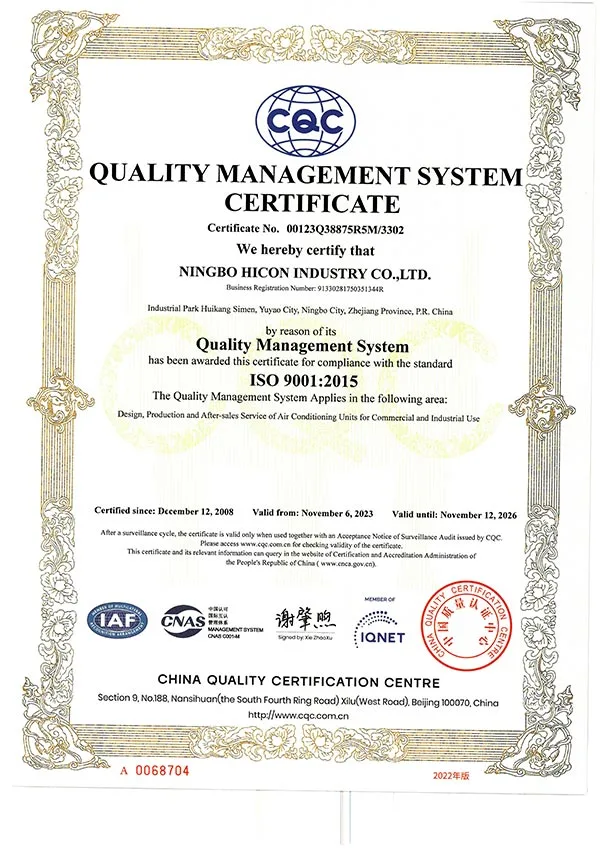

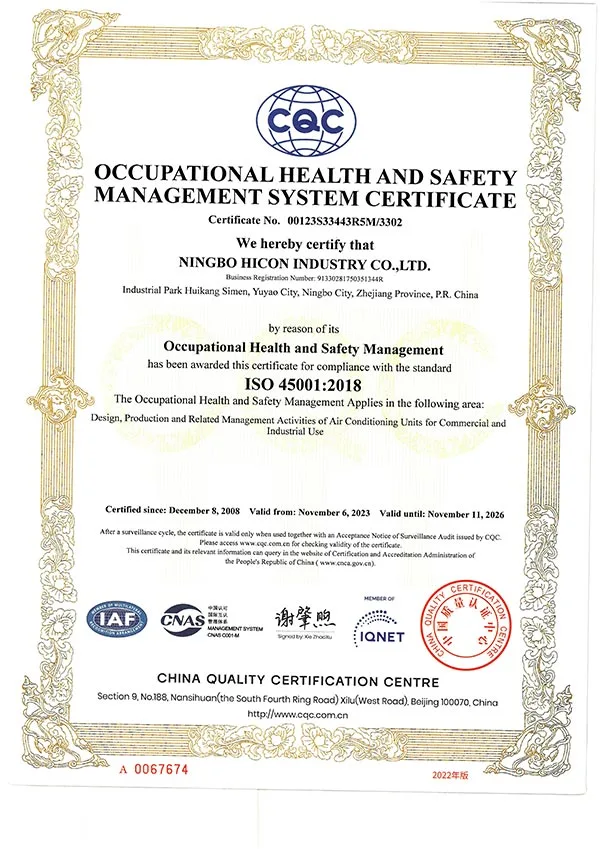

- Tanúsítványok, köztük ISO9001, ISO14001, ISO45001, CE, UL, CB stb.

-gazdag exportálási tapasztalattal, a szekrényklímákat egyelőre: Szaúd-Arábia, Görögország, Mexikó, Katar, Szerbia stb.

- Nem szabványos testreszabás különböző forgatókönyvekhez: A háromfázisú 460 V-os és egyenáramú 48 V-os tápegység-modelleket ömlesztve exportálták Görögországba és Szaúd-Arábiába, alkalmazkodva a különböző hálózati specifikációkhoz, hogy megfeleljenek a regionális követelményeknek.

Rozsdamentes acél burkolat, magas hőmérsékletű, 60°C-os környezeti hőmérsékletű modellek kifejezetten közel-keleti fotovoltaikus inverteres szekrényekhez; Az RS485 interfésszel rendelkező modellek támogatják a hőmérséklet-, áram- és hibakódok Modbus távoli leolvasását, lehetővé téve a központi felügyeleti rendszerekbe való integrálást a gazdaszámítógépeken keresztül.

Műszaki együttműködés japán szakemberekkel

A szekrényes hűtősort japán cégekkel, köztük a KOUWAKOUGYO-val és az Apiste-vel együttműködve fejlesztették ki. Ez hozzáadott értéket jelent azon vásárlók számára, akiknek fontos a stabil tervezési logika, a burkolatok bizonyított hűtési tapasztalata és a termék érettsége.

Testreszabási lehetőség

A HISURP támogatja:

- testreszabott paraméterek

- eltérő megjelenési és színi követelmények

- környezetbarát hűtőközeg lehetőségek

- adott esetben rögzített frekvenciájú vagy változó frekvenciájú megoldások

- OEM és projekt alapú adaptáció

Ez különösen hasznos a gépgyártók, a kapcsolószekrény-gyártók és a tengerentúli forgalmazók számára.

Tipikus alkalmazási iparágak

A HISURP panellégkondicionáló termékek számos szektorban használhatók:

- CNC szerszámgépek

- műanyag gépek

- távközlés

- élelmiszeripari gépek

- textilipari berendezések

- famegmunkáló gépek

- kohászat

- dohánygyártó sorok

- VFD kapcsolószekrények

- PLC szekrények

- szervo vezérlőrendszerek

- kapcsolószekrények és műszerházak

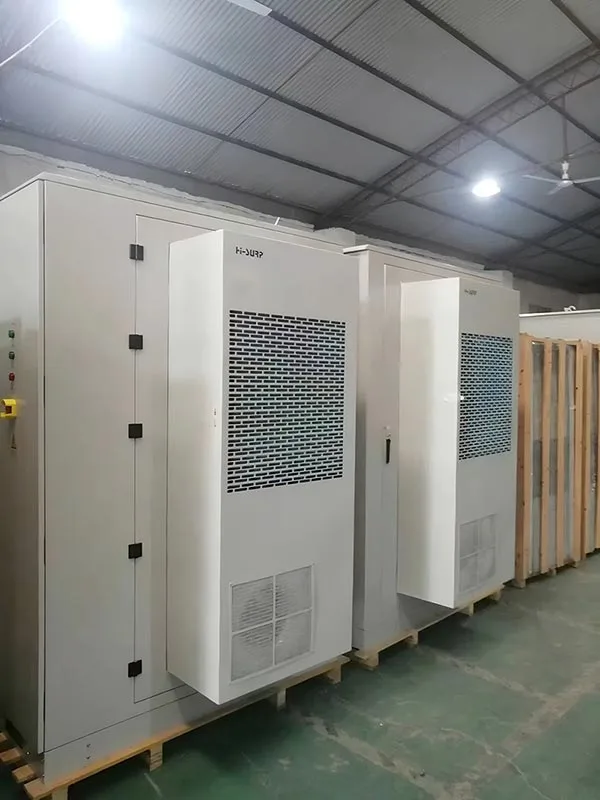

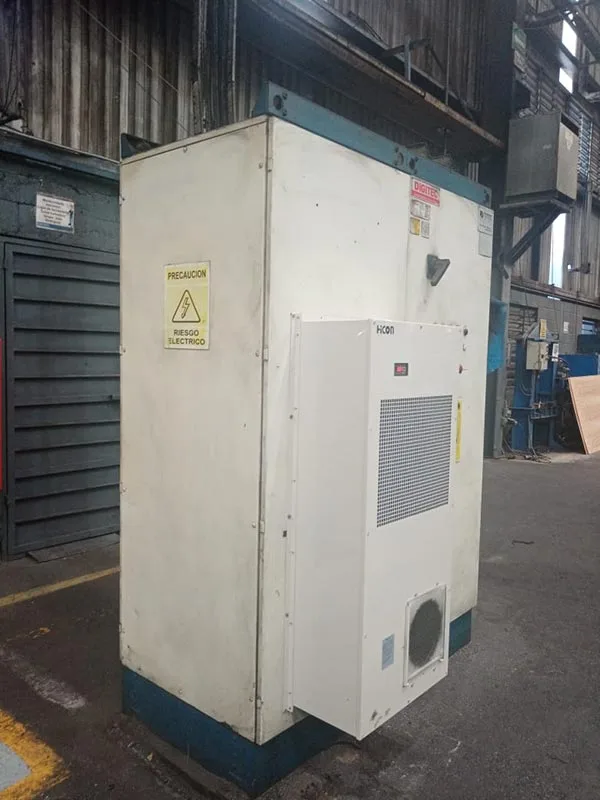

Telepítési jelenet
