Gyári közvetlen osztott daru klíma

A Split Crane klímaberendezések típusai?

Három típusú HISURP osztott daru klímaberendezés létezik:

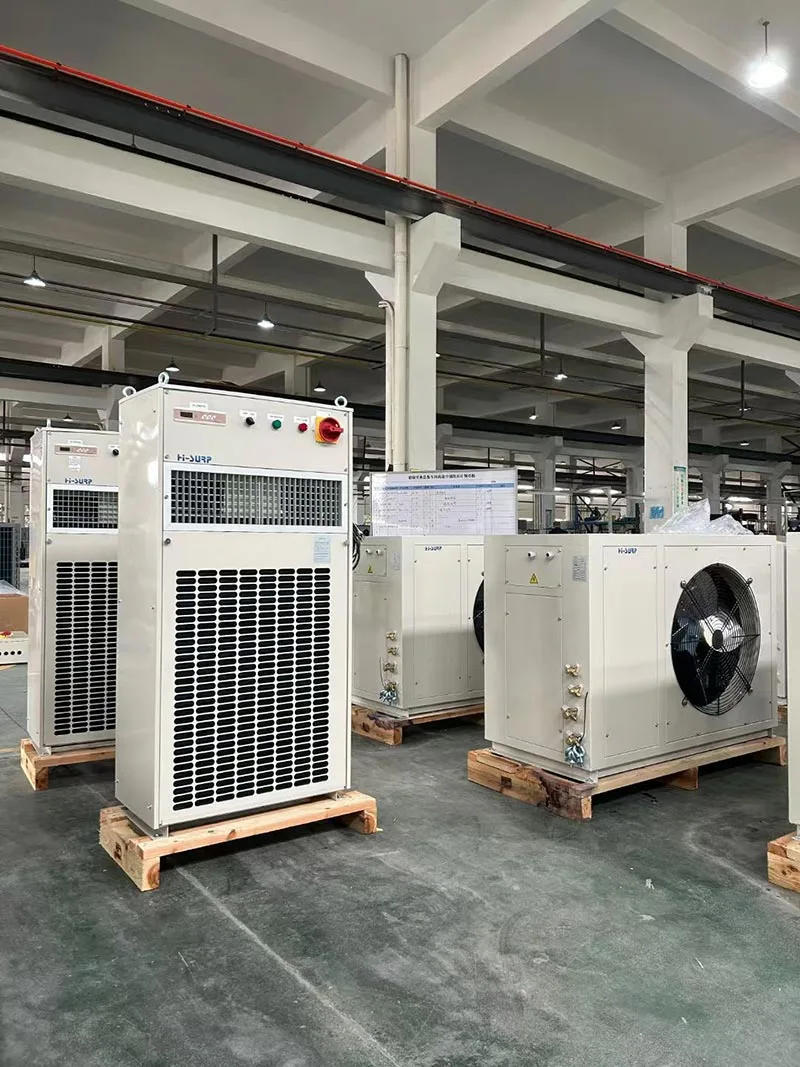

Osztott padlón álló daru klímaberendezésekhez,HISURPB sorozatú, megfelelő kabinokhoz, ahol elegendő alapterület van.

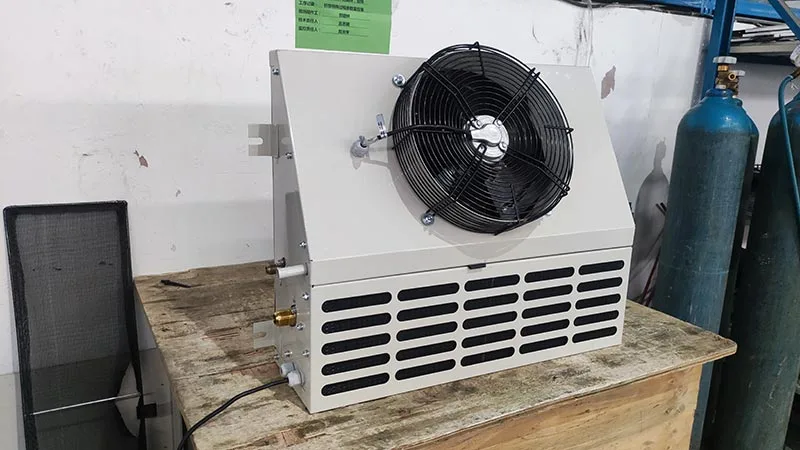

Az osztott falra szerelhető daru klímákhoz a HISURP BD/BG sorozatú, hasonló megjelenésű, ferde felületű és kompakt méretű. Különös figyelmet igényel a BG/BD telepítése (a csepegtető edények eltérő helyzete miatt; a hűtőközeg párolgása páralecsapódást okozhat).

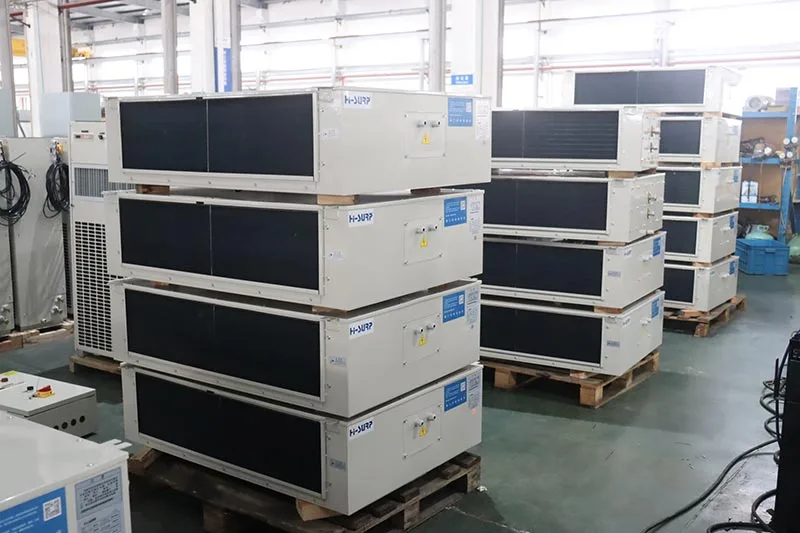

Az osztott mennyezeti daru klímaberendezésekhez a HISURP rendelkezik BX ​​sorozattal, amely általában a mennyezet közepén van elhelyezve, alul levegőkimenettel, elöl és hátul pedig visszatérő levegővel.

A HISURP Split Crane klímaberendezések áttekintése

Hűtőteljesítmény: 4-24 kW

Fűtési teljesítmény: 3~10kW

Hűtőközeg: R134a, R142b, R227ea, R515B, R236fa

Tápegység: AC380/400/440-3PH-50Hz/60Hz

A hűtés üzemi körülményei: DB környezeti hőmérséklet: 45°C; beltéri DB/WB 30/24°C

Copper Pipes: needed

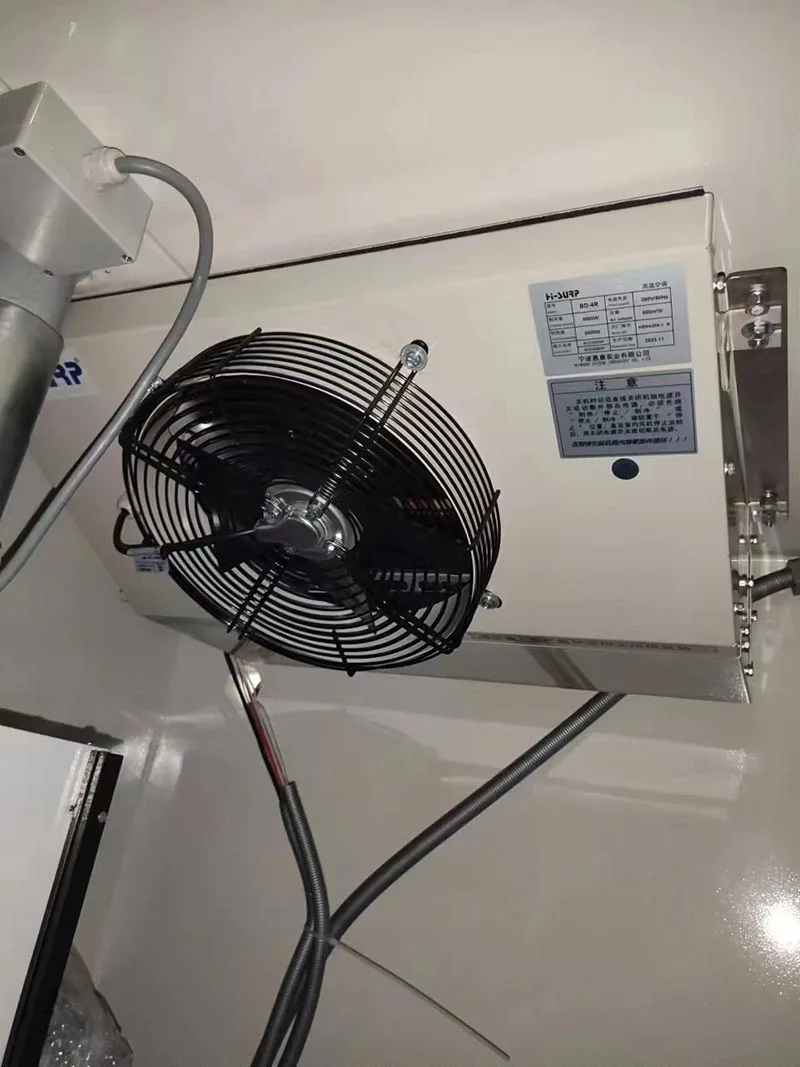

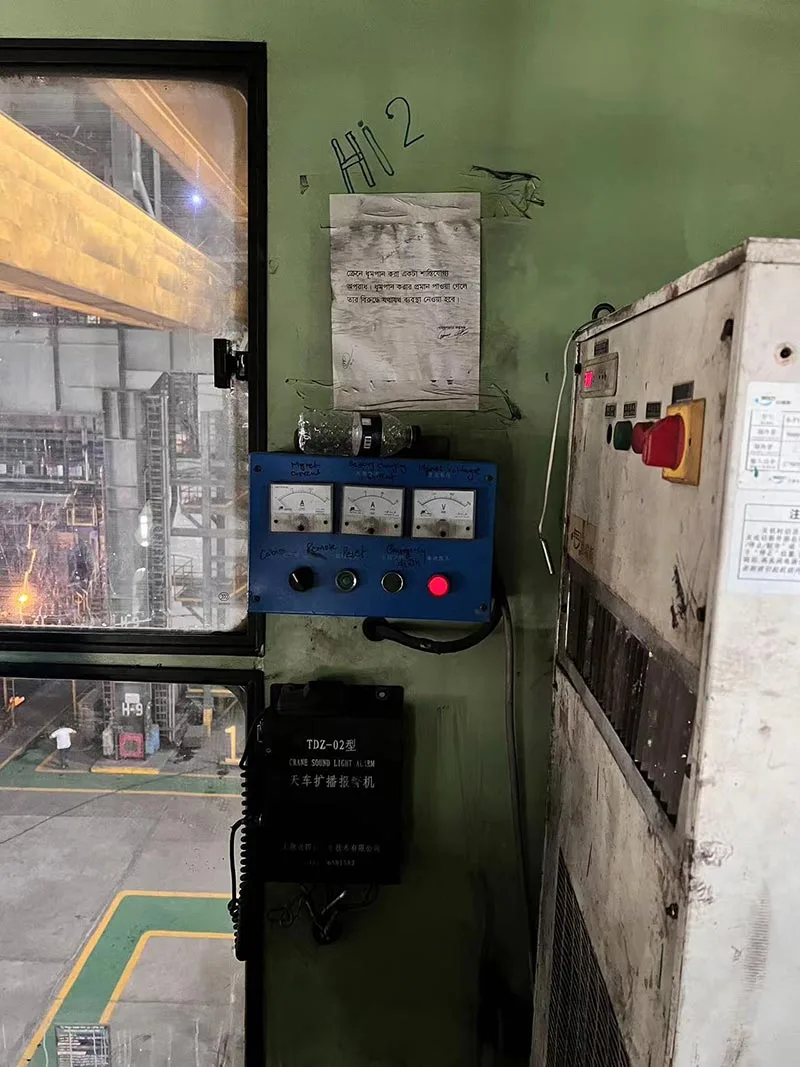

Hogyan szereljük be a HISURP Split Crane klímaberendezéseket?

V.  Győződjön meg arról, hogy a beépítési helyzet megkönnyíti-e a rézcsövek és az elektromos vezetékek csatlakoztatását;

B.  Gondoskodjon az alapozás sima, vízszintes és megfelelő szilárdságáról, és csatlakoztassa a kültéri egységet a rögzítő lábakhoz 4-M12 csavarokkal, anyákkal és rugós alátétekkel;

C.  A beltéri egység könnyen felborul, mivel magas és vékony, ezért biztonságosan kell csatlakoztatni a vezetőfülke hátlapjához az egység beépített rögzítési helyén keresztül;

D.  Az egységet ne szerelje fel olyan helyre, ahol vízcseppek érhetik, különben áramütést vagy szivárgást okozhat;

E.  A hűtőközegcsövek beszerelése előtt ellenőrizze, hogy az interfészek zárva vannak-e, és a csövek behelyezése közben tartsa zárva a hátsó interfészt, és ne legyen por vagy víz a csövek belsejében;

F.  A beltéri és kültéri egységek a megfelelő Φ1/2” méretű réz hűtőközegcsövek csatlakozóival csatlakoznak elzárószelepekhez a folyadékvezetéknél és Φ3/4” a gázvezetéknél. A szabványos hossz 5 m. Ha hosszúkásnak kell lennie, a felhasználónak külön figyelmeztetnie kell a rendelés leadásakor;

G. A rézcsöveket rendkívül óvatosan kell a hajlatokhoz csatlakoztatni, ha összenyomódnának. Ehhez a művelethez csőhajlító készülék ajánlott. A hajlítási sugár (R) ≥70 mm. A hajlítást nem szabad megismételni, ha a csövek megrepedtek vagy eltörtek;

H.  A csövek mindkét végének beltéri és kültéri csavaros csatlakozásainak biztonságosnak és szorosnak (csavarozottnak) kell lenniük. A hegesztésnek garantáltan lapos hegesztési varrattal és szivárgásmentesnek kell lennie;

I.  25 kg/cm² nitrogént fecskendeznek be az alacsony nyomású szervizszelepbe, és szappanos vizet egyenletesen hordnak fel a rézcsövek csatlakozásaira vagy hegesztési varrataira a szivárgás észlelésére. Ha nem jön ki nitrogén az alacsony nyomású szervizszelepből, akkor elindul a vákuumszivattyúzás. Ha bármilyen szivárgást észlel, azt a nitrogén kibocsátása után meg kell szüntetni, majd ismételten szivárgásérzékelést kell végezni;

J.  Ha nincs vízzáró ív az egység belsejében, a kanyar vízzáró tömítését a beltéri egység kimeneténél kell elhelyezni a kondenzvíz zökkenőmentes elvezetése érdekében. A vízelvezető csöveket az egység vízedényénél alacsonyabb helyre kell felszerelni;

K.  Minden vezetéket és kábelt helyesen és biztonságosan kell csatlakoztatni az egységgel együtt szállított huzalozási vázlat szerint, és határozottan tilos a kábeleket megkarcolni vagy összenyomni a vezetéklemez megnyomásával stb.

L.  A tápvezetékeket a tápegység bemenetén és a vezérlővezetéken keresztül kell bevezetni a vázlatrajz szerint, majd csatlakoztatni kell az „L1, L2, L3” és PE ​​kapcsokhoz. A többi vezetéket ugyanabban az irányban kell fektetni, mint a tápvezeték, a kapcsolási rajz szerint. Az összes kábelt fémtömlővel kell ellátni, amikor áthalad a vezetőlyukakon, és szorosan meg kell kötni szalagokkal.

M.  A megfelelő átmérőjű rézvezetőket a légkondicionáló elektromos vezetékeinek alábbi táblázata szerint kell kiválasztani, és az egységhez mellékelt kapcsolási rajz szerint kell csatlakoztatni.

A klíma elektromos bekötése

N.  Az összekötő csövek, vezetékek és vízelvezető csövek felszerelése után szalagokat használnak a rézcsövek, vezetékek és vízelvezető csövek megkötésére 200–300 mm-es távolságban. A csatlakozó csövek jó hőszigeteléséről gondoskodni kell, mivel a szabadon álló rézcsövek magas hőmérséklete károsíthatja a csatlakozó vezetékeket és a vízelvezető csöveket.

O.  A beltéri egység elektromos burkolatát és levegőbeszívó rácsát jól kell elhelyezni. A kültéri egység panelje vissza van helyezve. A készüléket villamosítják és hűtési próbának vetik alá (20-30 perc). Ha bármilyen vibráció, szivárgás vagy rendellenes meghibásodás stb. lép fel, azt azonnal meg kell oldani. Ezenkívül meg kell tanítani a felhasználónak a légkondicionáló használatát.

P.  Ha az egység fáziskimaradás- és fázisvédőkkel van felszerelve, ellenőrizni kell, hogy a tápellátás megfelelően van-e csatlakoztatva a vonatkozó helyi előírásoknak (pl. National Electrical Code) megfelelően. A feszültség nem haladhatja meg a névleges feszültség ±15%-át;

K. Ha az egység felszerelésének helyén magas hőmérsékletű forrásokból származó súlyos sugárzásnak van kitéve, a felhasználónak terelőlemezeket kell elhelyeznie a források és az egység között.

A HISURP Split Crane klímaberendezések testreszabása

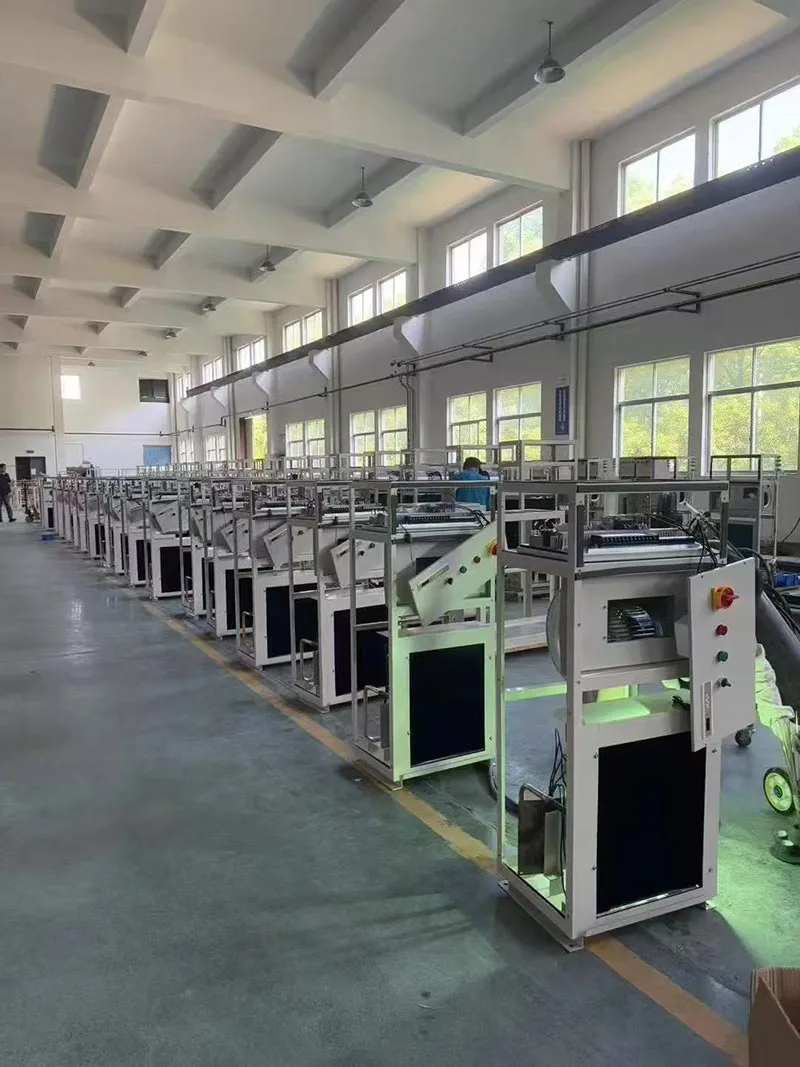

* Korróziógátló

A hőcserélő korrózióvédelmi lehetőségei a következők: festés; elektroforézis;  nano-elektroforézis; rézcső alumínium bordák. Az alábbi képen az elektroforézis sematikus diagramja látható.

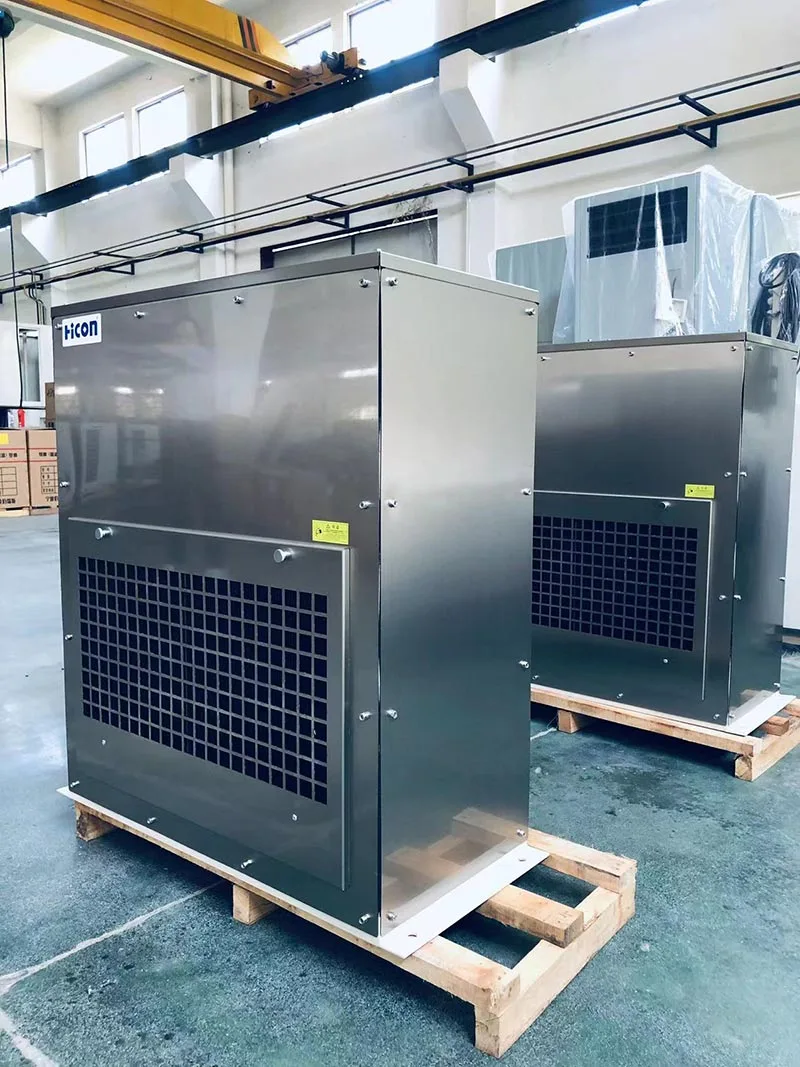

A lemezek korrózió elleni védelmi lehetőségei a következők: festés (C3 szabvány); horganyzott lemez elektroforézis + festés; és rozsdamentes acél. Az alábbi képen a rozsdamentes acél sematikus diagramja látható.

*Robbanásbiztos

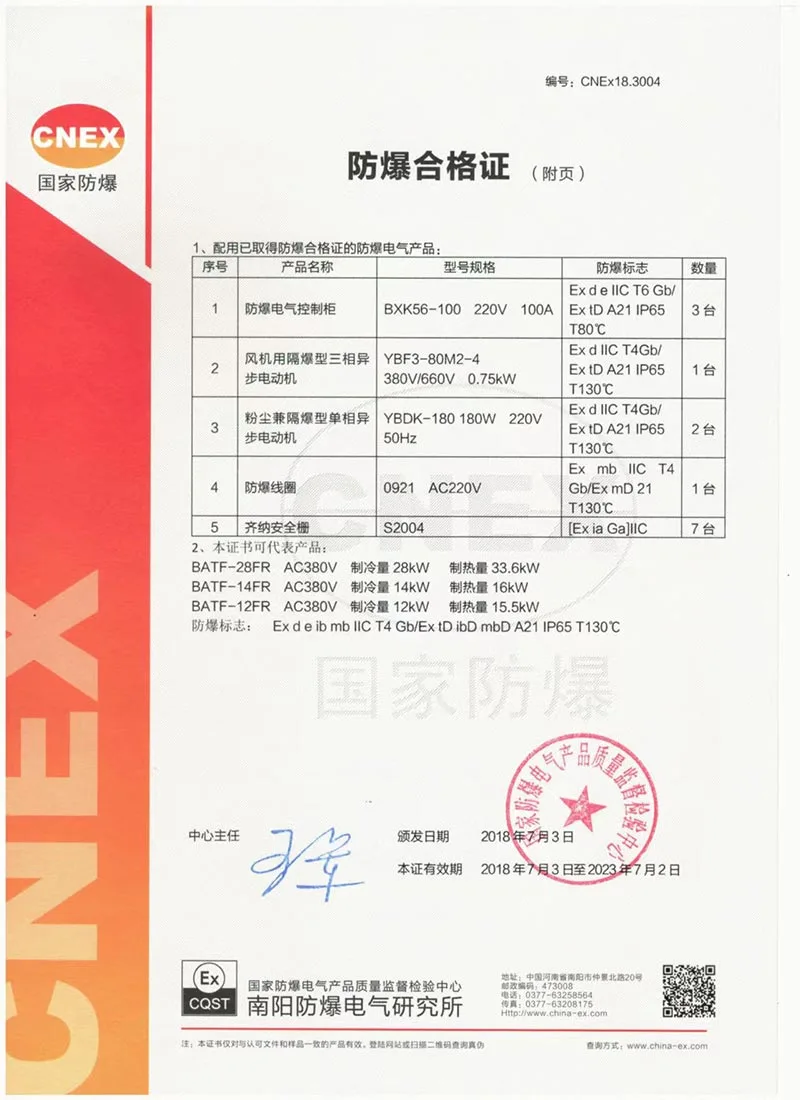

A HISURP Split Crane klímaberendezések CNEX tanúsítvánnyal rendelkeznek.

A BT4 elsősorban 2. zóna veszélyes gázterületekre alkalmas, ahol a maximális felületi hőmérséklet nem haladja meg a 135°C-ot (gyakrabban használt).

A CT4 1. és 2. zóna veszélyes gázterületekre egyaránt alkalmas, 135°C-ot meg nem haladó maximális felületi hőmérséklettel is.

És a HISURP képes bármelyikre.
