EVI léghűtéses hőszivattyú
  • EVI léghűtéses hőszivattyúEVI léghűtéses hőszivattyú

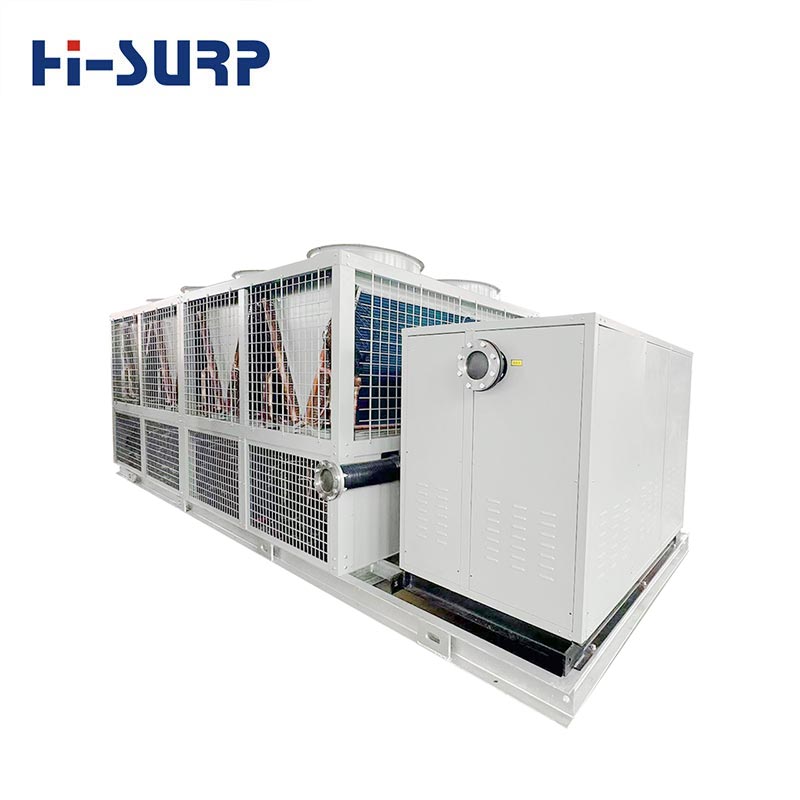

EVI léghűtéses hőszivattyú

A Hisurp EVI léghűtéses hőszivattyú egy nagy teljesítményű, kiváló minőségű egység, amely a hagyományos léghűtéses hűtő/hőszivattyúkon alapuló továbbfejlesztett gőzbefecskendezési (EVI) technológiát alkalmaz. Különösen alkalmas magas fűtési teljesítményigényű projektekhez alacsony hőmérsékletű környezetben (például északi régiókban, hideg éghajlaton vagy folyamatfűtési forgatókönyvekben).

Mi az EVI

Az EVI (fokozott gőzbefecskendezés) az EVI léghűtéses hőszivattyúhoz egy olyan technológia, amely javítja a kompresszort teljesítmény közbenső gázbefecskendezéssel (elektromos befecskendezés). Alapelve a következő:

  • A kompresszor kompressziós folyamata során a hűtőközeg gőzének egy részét egy intermedier dolgozza fel hőcserélő, bevezetésre kerül;
  • Ez növeli a kompresszor kisülési tömegáramát és entalpiáját;
  • ezáltal jelentősen javítja az alacsony hőmérsékletű fűtési teljesítményt és a rendszer hatékonyságát.

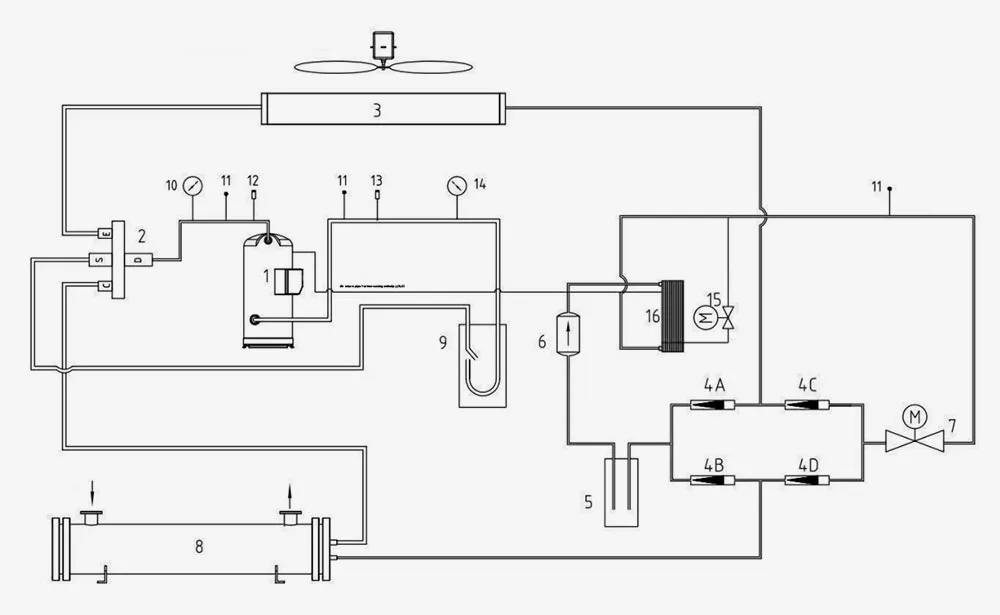

Hogyan működik az EVI léghűtéses hőszivattyú

  • 1. Scroll kompresszor
  • 2. Négyutas szelep
  • 3. Levegő oldali hőcserélő
  • 4. Visszacsapó szelep
  • 5. Nagynyomású folyadéktartály
  • 6. Száraz szűrő
  • 7. Elektronikus expanziós szelep
  • 8. Héj és cső hőcserélő
  • 9. Gáz-folyadék leválasztó
  • 10. Nagynyomású mérő (kihagyva)
  • 11. Folyamatos tűszelep
  • 12. Nagynyomású kapcsoló
  • 13. Alacsony nyomású kapcsoló
  • 14. Alacsony nyomásmérő (kihagyva)
  • 15. Entalpianövelő elektronikus expanziós szelep
  • 16. Gáznövelő entalpianövelő gazdaságosító


Megjegyzés: A dupla sor a hűtési ciklus, az egysoros a sugár entalpia növelési ciklusa

How does EVI Air Cooled Heat Pump work

A tartós EVI léghűtéses hőszivattyú fűtési működése során a hűtőközeg keringési útvonala a következő: kompresszor 1 → négyutas szelep 2 → héj és cső hőcserélő 9 → visszacsapó szelep 4B → nagynyomású folyadéktartály 5 → száraz szűrő 6 → elektronikus expanziós szelep 7 → visszacsapó szelep 4C → levegő oldali hőcserélő 3 → négyutas szelep 2 → gáz-folyadék elválasztó 9 → kompresszor 1

A sugárentalpia növelő áramkör a következő: lemezes hőcserélő kimenet → entalpianövelő elektronikus expanzió szelep → lemez hőcserélő → lengéscsillapító → kompresszor

Ez a diagram egyetlen rendszer, és a másik rendszer összhangban van ezzel a rendszerrel.

Jellemzők

Strong Heating Capacity at Low Temperatures

Erős fűtési teljesítmény alacsony hőmérsékleten

A hagyományos léghűtéses hőszivattyúk teljesítménye jelentősen csökken -5 ℃ alá.
A fejlett EVI léghűtéses hőszivattyúk -20 ℃ vagy még alacsonyabb környezeti hőmérsékleten is stabilan működhetnek.

Significantly Improved Heating Capacity

Jelentősen megnövelt fűtési teljesítmény

A fűtési teljesítmény 20-40%-kal nő alacsony hőmérsékleten.

Higher Energy Efficiency

Magasabb energiahatékonyság

Jobb COP és csökkentett működési energiafogyasztás.

Safer Compressor Operation

A kompresszor biztonságosabb működése

Hatékonyan csökkenti a kipufogógáz hőmérsékletét, minimálisra csökkenti a túlmelegedés kockázatát.

Felkészülés a telepítés előtt

1. A telepítés helyére történő szállításkor az EVI léghűtéses hőszivattyút gondosan ellenőrizni kell az összes tétel csomagolási listája szerint. Sérülés vagy hiányzó alkatrészek esetén haladéktalanul értesíteni kell a Hisurp gyárat.
2. A felhasználónak nem deformálódó merev alapot vagy betonalapot kell biztosítania. Az alapozásnak síknak kell lennie, és elbírnia kell magának az EVI léghűtéses hőszivattyúnak a súlyát: az egész egység esetében közvetlenül a teherhordó gerendára helyezhető a rajz szerint (lásd az I. mellékletet).
3. Az EVI léghűtéses hőszivattyú jól szellőző helyre helyezhető, például tetőre, erkélyre vagy bármilyen kényelmes beépítési alkalomra klímaberendezések közelében. A készülék körül elegendő szellőzőtérnek kell lennie, és legalább 1,5 méternek kell lennie az egység elején és hátulján, valamint a készülék bal és jobb oldalán. A levegő kifúvó nyílásától számított 5 méteres körzeten belül nem lehetnek akadályok, amelyek befolyásolják a kifújó levegőáramlást. Az egység és az egység levegőbemeneti felülete közötti távolság nem lehet kevesebb 3 méternél, hogy elkerülje az egyes egységek kölcsönös interferenciáját, és befolyásolja az egység normál működését (lásd a II. mellékletet).
4. Az EVI léghűtéses hőszivattyú csatlakozó csöveit és magát az egységet a helyi HVAC szabványok szerint kell előkészíteni.

Projektesetek

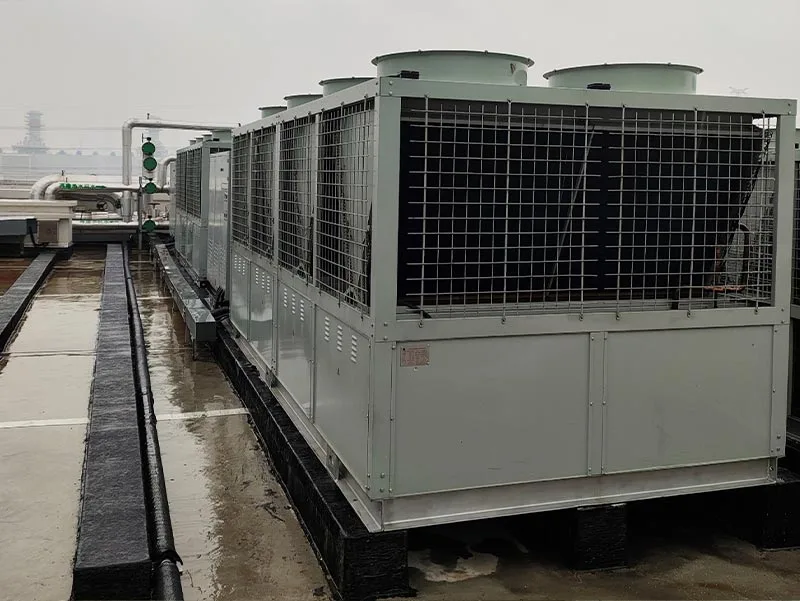

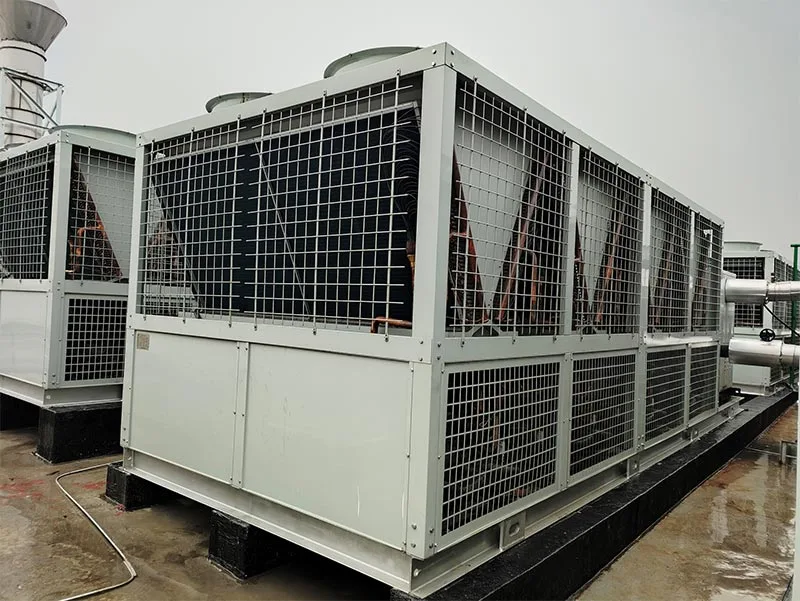

Az EVI léghűtéses hőszivattyúk a tetőn vannak felszerelve.

Project CasesProject Cases
: EVI léghűtéses hőszivattyú
